真空鍍膜電源的應用範圍

2020-05-07 00:00:00

次

現在工業區，在範圍上擴展的是越來越廣，跟隨我們行業的發展，現在機械設備研發的是越來越多，當然啦，研發那麽多，在一些加工廠家肯定是要應用到的啦，在範圍上，在數量上都不會少，現在我們來了解下真空鍍膜電源這項項目吧！

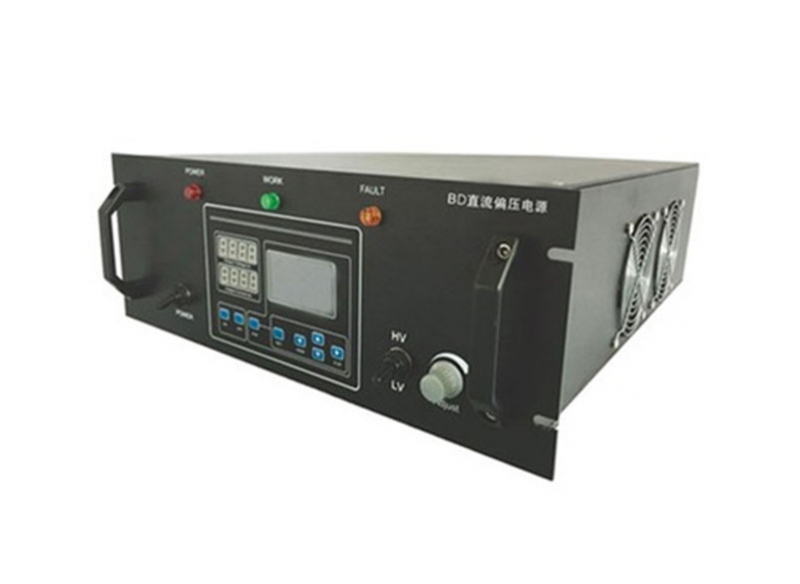

真空鍍膜電源

1、在光學儀器中：人們熟悉的光學儀器有望遠鏡、顯微鏡、照相機、測距儀，以及日常生活用品中的鏡子、眼鏡、放大鏡等，它們都離不開鍍膜技術，鍍製的薄膜有反射膜、增透膜和吸收膜等幾種。

2、在信息存儲領域中：薄膜材料作為信息記錄於存儲介質，有其得天獨厚的優勢：由於薄膜很薄，可以忽略渦流損耗；磁化反轉極為迅速；與膜麵平行的雙穩態狀態容易保持等。為了更精密地記錄與存儲信息，必然要采用鍍膜技術。

3、在傳感器方麵：在傳感器中，多采用那些電氣性質相對於物理量、化學量及其變化來說，極為敏感的半導體材料。此外，其中，大多數利用的是半導體的表麵、界麵的性質，需要盡量增大其麵積，且能工業化、低價格製作，因此，采用薄膜的情況很多。

4、在集成電路製造中：晶體管路中的保護層（SiO2、Si3N4）、電極管線（多晶矽、鋁、銅及其合金）等，多是采用CVD技術、PVCD技術、真空蒸發金屬技術、磁控濺射技術和射頻濺射技術。可見，氣相沉積是製備集成電路的核心技術之一。
