淺談鍍膜電源的優勢

2020-05-07 00:00:00

次

在高技術產業化的發展中展現出誘人的市場前景。這種的真空鍍膜技術已在國民經濟各個領域得到應用。真空鍍膜技術是真空應用技術的一個重要分支，它已廣泛地應用於光學、電子學、能源開發、理化儀器、建築機械、包裝、民用製品、表麵科學以及科學研究等領域中。真空鍍膜所采用的方法主要有蒸發鍍．濺射鍍、離子鍍、束流沉積鍍以及分子束外延等。這種真空鍍膜電源優勢會體現的比較明顯。

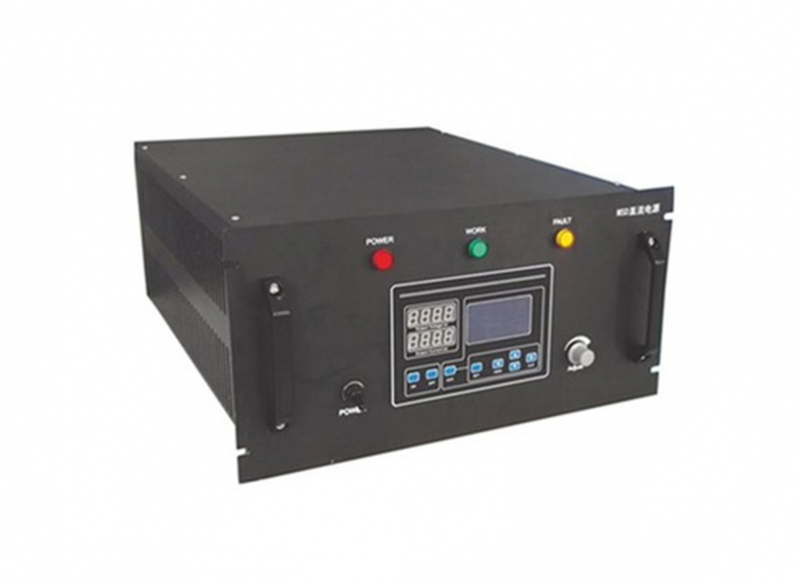

真空鍍膜電源

選用了領先的PWM脈寬調製技術，具有傑出的動態特性和抗幹擾才能，動態呼應時刻小於10mS。規劃有電壓、電流雙閉環操控電路，可實時對輸出電壓電流的操控，能有用處理濺射過程中陰極靶麵的不清潔導致弧光放電造成大電流衝擊導致電源的損壞疑問。選用數字化DSP操控技術，主動操控電源的恒壓恒流狀況。在起弧和維弧時能主動疾速操控電壓電流使起弧和維弧作業更安穩。

真空室裏的堆積條件跟著時刻發作改動是常見的表象。在一輪運轉過中，蒸發源的特性會跟著膜材的耗費而改動，尤其是規劃中觸及多層鍍膜時，假如技術進程需繼續數個小時，真空室的熱梯度也會上升。一起，當真空室內壁發作堆積變髒時，不一樣次序的工效逐步發生區別。這些要素雖然是漸進的並可以進行抵償，但仍然大概將其視為體係公役的一部分。
