真空鍍膜電源廠家告訴您，目前國內市場上的高頻開關電鍍電源在金屬表麵處理和小功率範圍內已經被接受，具有廣闊的市場前景。但產品主要局限於1500A以下的中小功率領域，國內生產廠家較少。從技術上看，它們主要局限於硬開關轉換方式和模擬控製方式，在可靠性、電磁兼容性和工藝結構等方麵有明顯的局限性，這與全麵推廣開關電源在焊接等領域的應用情況有很大不同。

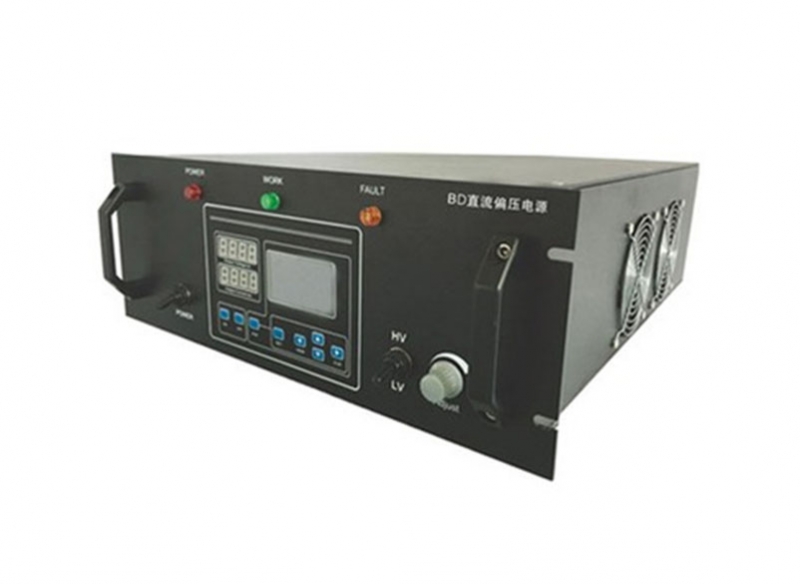

真空鍍膜電源廠家

真空鍍膜是指在高真空的條件下加熱金屬或非金屬材料，使其蒸發並凝結於鍍件（金屬、半導體或絕緣體）表麵而形成薄膜的一種方法。

真空鍍膜這一塊是真空應用領域的重要方麵，在真空中以真空技術為基礎，把物理方法和化學方法利用起來，通過吸收分子束、離子束、電子束、等離子束、射頻和磁控等一係列高新技術，在科學研究和實際生產中，為薄膜製備提供一種新工藝，簡單的一點來說，要在真空中利用合金、金屬或化合物進行蒸發和濺射，並讓被塗覆的物體（有基片、稱基板、基體等等）進行凝固並沉積，這種方法稱為真空鍍膜，那真空鍍膜電源就可想而知，眾所周知，在一些材料的表麵上鍍上一層薄膜，就可以使這種材料具有多種性能，例如良好的物理和化學性能並且是嶄新的；
